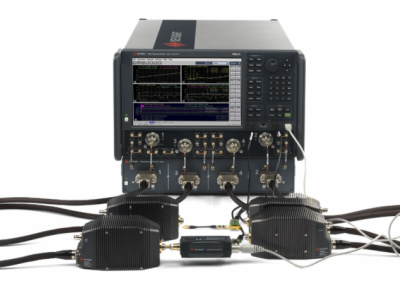

Keysight是德 N5291A 网络分析仪

N5291A PNA（Precision Network Analyzer，精密网络分析仪）毫米波系统是由Keysight Technologies（原Agilent Technologies的一部分）生产的一款高性能测试设备。该系统设计用于在广泛的频率范围内进行高精度的网络分析，特别是在微波和毫米波领域

N5291A PNA 毫米波系统，900 Hz 至 120 GHz，通过宽带 2 端口或 4 端口网络分析仪获得丰富的分析功能。

主要技术指标：

1. 频率范围：900 Hz至120GHz；

2. 端口数：4个

3. 输出功率：+10 dBm@50GHz

4. 动态范围：110dB

5. 轨迹噪声：0.004dBrms

6. 谐波：-18dBc

7. 本底噪声：-110dBm

8. 可在片测试

9. 扫描速度最高可达 201 个点：6ms

10. 灵活配置的跳线接口

主要功能：

该设备是高精尖国防及民用设备的重要支柱，广泛用于各种先进的战术导弹、电子战、通信系统、陆海空基的各种先进的相控阵雷达（特别是机载和星载雷达），在民用商业的移动电话、无线通信、个人卫星通信网、全球定位系统、直播卫星接收和毫米波自动防撞系统等方面已形成正在飞速发展的巨大市场。

紧凑型频率扩展器：

N5291A系统配备了紧凑型频率扩展器，支持单次扫描解决方案，这大大提高了测试效率。这种设计使得系统既适用于实验室环境，也适合生产线的快速检测5。

功率扫描功能：

系统可以对器件施加精确的调平功率，进行功率扫描，这对于确保测试结果的准确性和可重复性至关重要。

带状毫米波网络分析：

N5291A提供到1.5thz的带状毫米波网络分析能力，这在微波和毫米波器件的表征中非常有用6。

多端口测量能力：

系统支持2端口或4端口的PNA或PNA-X配置，可以与Keysight PNA、ENA和USB网络分析仪配合使用，对设计进行审查、表征和问题诊断
