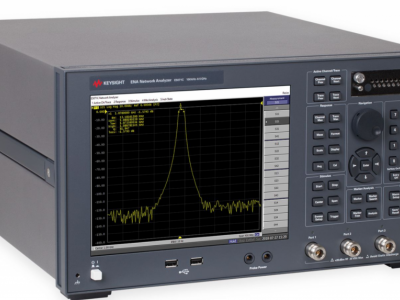

安捷伦AGILENT E5071C  射频网络分析仪

E5071C是安捷伦(AGILENT)公司生产的一款专用于射频网络分析仪的产品，E5071C 网络分析仪具有同类产品中最高的射频性能和最快的速度，并具有宽频率范围和全面的功能。它是制造和研发工程师们测试频率范围在 20 GHz 以内的射频元器件和电路的理想解决方案。

频率范围‌：9 kHz至20 GHz，用户可以根据需求选择4.5、6.5、8.5、14和20 GHz版本‌3。

谐波 : -25 dBc

在测试端口处保持125 dB动态范围(典型值)

宽动态范围:在测试端口上的动态范围> 123 dB(典型值)

极快的测量速度:39 ms(进行完全双端口校准，扫描1601点时)

低迹线噪声:0.004 dB rms(70 kHz IFBW时)

集成的2和4端口，带有平衡测量能力

提供频率选件:从9 kHz/100 kHz(带有偏置T型接头)到4.5 GHz/8.5 GHz

扫描速度:9.6微秒/点

迹线噪声:0.001 dB rms

集成的2、3和4端口，带有平衡测量能力

夹具嵌入/反嵌和端口特性阻抗转换

用于变频设备的频率偏置模式

内置Visual Basic . for Applications(VBA)

测量向导助手软件

‌动态范围‌：宽动态范围大于123 dB（典型值）‌3。

‌测量速度‌：快速测量速度，例如39 ms@全2端口校准，1601点‌3。

‌温度稳定性‌：0.005 dB/°C‌3。

‌噪声水平‌：低迹线噪声0.004 dB RMS @ 70 kHz IFBW‌4。

‌输出功率‌：10 dBm‌3。

‌谐波抑制‌：-25 dBc‌3。
